Como fornecedor confiável de eixos excêntricos, encontrei inúmeras dúvidas sobre o ajuste da excentricidade desses componentes essenciais. Os eixos excêntricos são amplamente utilizados em vários sistemas mecânicos, incluindo motores, bombas e máquinas industriais, onde convertem o movimento rotativo em movimento linear ou vice-versa. O ajuste adequado da excentricidade é crucial para garantir o ótimo desempenho e longevidade dos equipamentos nos quais estão instalados. Nesta postagem do blog, compartilharei alguns insights e etapas práticas sobre como ajustar a excentricidade de um eixo excêntrico.
Compreendendo a excentricidade
Antes de mergulhar no processo de ajustamento, é essencial compreender o que significa excentricidade. Excentricidade refere-se à distância entre o centro do eixo e o centro da peça excêntrica. Este deslocamento cria o movimento desejado quando o eixo gira. A quantidade de excentricidade determina a amplitude do movimento linear produzido. Na maioria das aplicações, a excentricidade é projetada com precisão de acordo com os requisitos específicos do maquinário. Porém, há situações em que o ajuste se torna necessário, como no ajuste fino do desempenho do equipamento ou na compensação de desgaste.
Ferramentas necessárias para ajuste
Para ajustar a excentricidade de um eixo excêntrico, você precisará de um conjunto de ferramentas apropriadas. Aqui estão algumas ferramentas comumente usadas:
- Indicador de discagem: Esta é uma ferramenta essencial para medir a excentricidade com precisão. Pode fornecer leituras precisas do deslocamento entre o centro do eixo e a parte excêntrica.
- V - Blocos: Blocos em V são usados para apoiar o eixo durante a medição e ajuste. Eles garantem que o eixo seja mantido com segurança e em uma posição estável.
- Micrômetro ou paquímetro: Estas ferramentas são utilizadas para medir as dimensões do eixo e da peça excêntrica. Eles ajudam a determinar a excentricidade atual e a fazer ajustes precisos.
- Ajustando chaves ou chaves de fenda: Dependendo do desenho do eixo excêntrico, podem ser necessárias chaves inglesas ou chaves de fenda para fazer os ajustes necessários. Alguns eixos excêntricos possuem componentes ajustáveis que podem ser apertados ou afrouxados para alterar a excentricidade.
Passos para ajustar a excentricidade
Etapa 1: Preparação
- Primeiro, certifique-se de que a máquina esteja desligada e travada com segurança para evitar qualquer movimento acidental durante o processo de ajuste.
- Limpe o eixo e a área ao redor para remover qualquer sujeira, detritos ou lubrificante que possa interferir na medição ou ajuste.
- Monte o eixo com segurança nos blocos em V. Certifique-se de que o eixo esteja centralizado e nivelado para obter medições precisas.
Etapa 2: Medindo a Excentricidade Atual
- Fixe o relógio comparador a uma base estável e posicione a sonda contra a superfície da peça excêntrica.
- Gire lentamente o eixo com a mão em uma volta completa. À medida que o eixo gira, o relógio comparador mostrará a variação na distância entre a parte excêntrica e o centro de rotação. Esta variação indica a excentricidade atual.
- Faça múltiplas leituras em diferentes pontos ao redor da circunferência do eixo para garantir a precisão. Registre as leituras máxima e mínima e calcule a diferença. Essa diferença é a excentricidade atual do eixo.
Etapa 3: Calculando o ajuste necessário
- Determine a excentricidade desejada com base nas especificações do maquinário. Este valor normalmente pode ser consultado na documentação técnica do equipamento.
- Compare a excentricidade atual com a excentricidade desejada para calcular a quantidade de ajuste necessária. Se a excentricidade atual for maior que o valor desejado, será necessário diminuir o deslocamento. Por outro lado, se for menor, será necessário aumentar o deslocamento.
Etapa 4: fazendo o ajuste
- Para eixos excêntricos ajustáveis: Se o eixo excêntrico possuir componentes ajustáveis, como parafusos de fixação ou porcas de fixação, utilize as chaves ou chaves de fenda apropriadas para fazer o ajuste. Afrouxe primeiro os componentes de travamento e, em seguida, ajuste cuidadosamente a posição da peça excêntrica para aumentar ou diminuir a excentricidade. Faça pequenos ajustes e meça novamente a excentricidade usando o relógio comparador após cada ajuste até que o valor desejado seja alcançado.
- Para eixos excêntricos não ajustáveis: Em alguns casos, o eixo excêntrico pode não possuir componentes ajustáveis. Em tais situações, pode ser necessário usar calços ou outras técnicas de usinagem de precisão para modificar a geometria do eixo. Calços podem ser inseridos entre o eixo e a superfície de montagem para alterar a posição relativa da peça excêntrica. No entanto, este método requer um alto nível de habilidade e precisão para garantir que o ajuste seja preciso.
Etapa 5: verificação
- Depois de fazer o ajuste, meça novamente a excentricidade usando o relógio comparador para verificar se o valor desejado foi alcançado.
- Gire o eixo novamente uma volta completa e verifique as leituras no relógio comparador. A variação agora deve estar dentro da faixa de tolerância especificada.
- Caso a excentricidade ainda não esteja dentro da faixa desejada, repita o processo de ajuste até obter o valor correto.
Desafios e soluções comuns
- Medições imprecisas: Medições imprecisas podem levar a ajustes incorretos. Para garantir medições precisas, certifique-se de que o relógio comparador esteja devidamente calibrado e que o eixo esteja montado com segurança nos blocos em V. Além disso, faça várias leituras em pontos diferentes para minimizar erros.
- Faixa de ajuste limitada: Alguns eixos excêntricos podem ter uma faixa de ajuste limitada. Se precisar fazer um ajuste grande que exceda a faixa disponível, talvez seja necessário considerar a substituição do eixo por um que tenha a excentricidade apropriada.
- Desgaste: Com o tempo, os eixos excêntricos podem se desgastar, o que pode afetar a excentricidade. Se notar desgaste excessivo no eixo ou na peça excêntrica, pode ser necessário substituir os componentes desgastados para restaurar a excentricidade correta.
Manutenção do eixo excêntrico ajustado
- Inspeção Regular: Depois de ajustar a excentricidade, é importante realizar inspeções regulares para garantir que a configuração permaneça estável. Verifique o eixo quanto a sinais de desgaste, danos ou desalinhamento.
- Lubrificação: A lubrificação adequada é essencial para reduzir o atrito e o desgaste do eixo excêntrico. Siga as recomendações do fabricante quanto aos intervalos de lubrificação e use o lubrificante apropriado.
- Verificações de alinhamento: Verifique periodicamente o alinhamento do eixo com os demais componentes do maquinário. O desalinhamento pode causar tensão adicional no eixo e afetar seu desempenho.

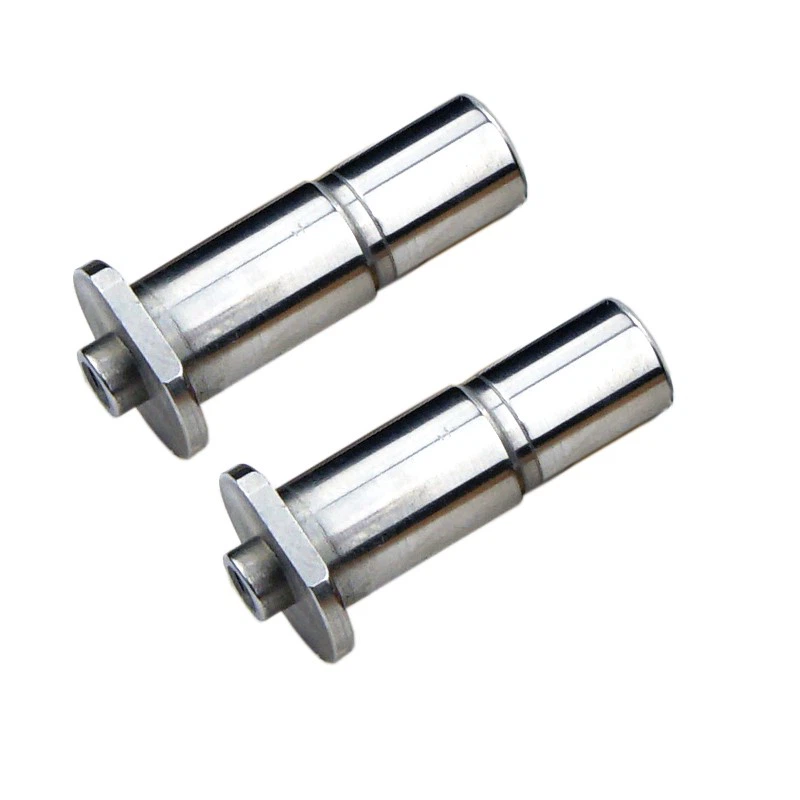

Como fornecedor, oferecemos uma ampla gama de eixos excêntricos de alta qualidade, incluindoEixo excêntrico de precisãoeEixo excêntrico de aço inoxidável. Nossos produtos são fabricados com precisão e rigoroso controle de qualidade para garantir o desempenho ideal. Se você tiver alguma dúvida sobre o ajuste do eixo excêntrico ou estiver interessado em adquirir nossos produtos, não hesite em nos contatar para mais discussões e aquisições.
Referências
- Manual de Máquinas: Uma referência abrangente para engenharia mecânica e fabricação, que fornece informações detalhadas sobre projeto de eixos, medição e técnicas de ajuste.
- Documentação Técnica do Fabricante: Os manuais técnicos fornecidos pelos fabricantes dos equipamentos geralmente contêm instruções e orientações específicas para ajuste da excentricidade dos eixos utilizados em seus maquinários.
